Etagedæk

Konstruktionsopbygninger

Alle Triplans etagedæk i stål er MK-godkendte. Alle vores systemløsninger inden for etagedæk er velegnede til både renovering og nybyggeri.

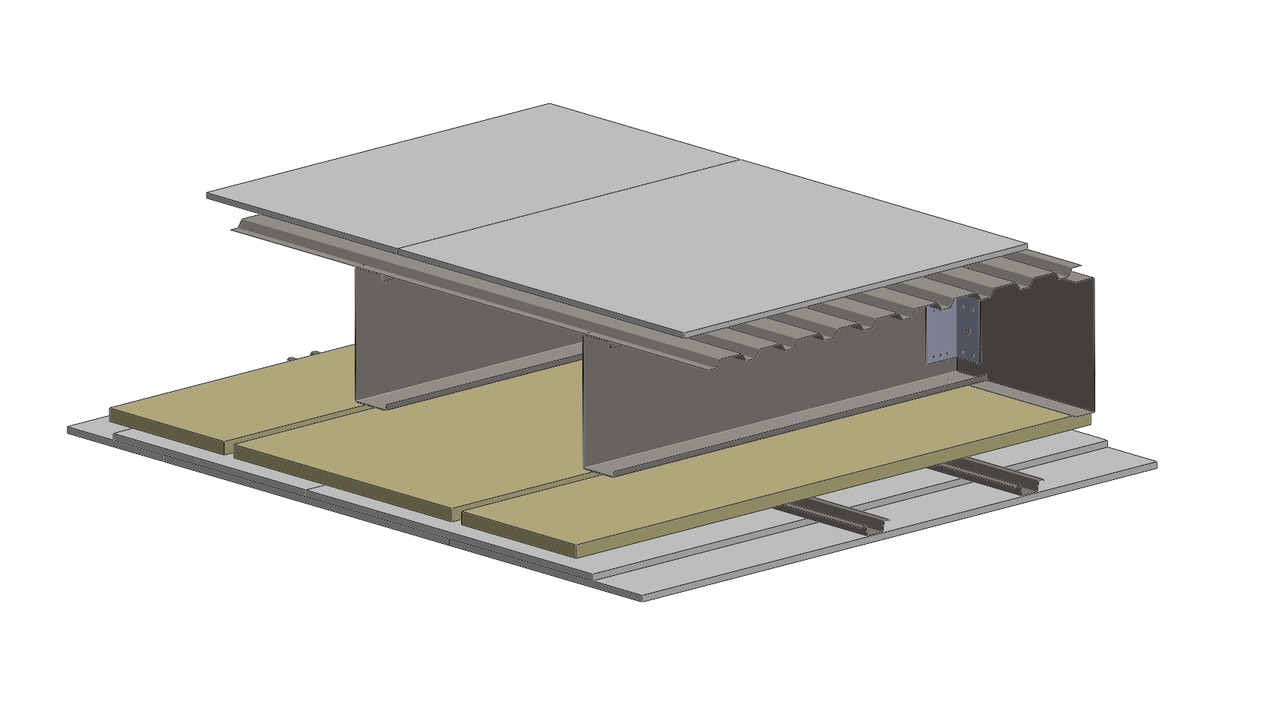

Etagedæk med TZ 20 og gulvgips

TES etagedæk med TZ 20 trapezplade og gulvgipsplade

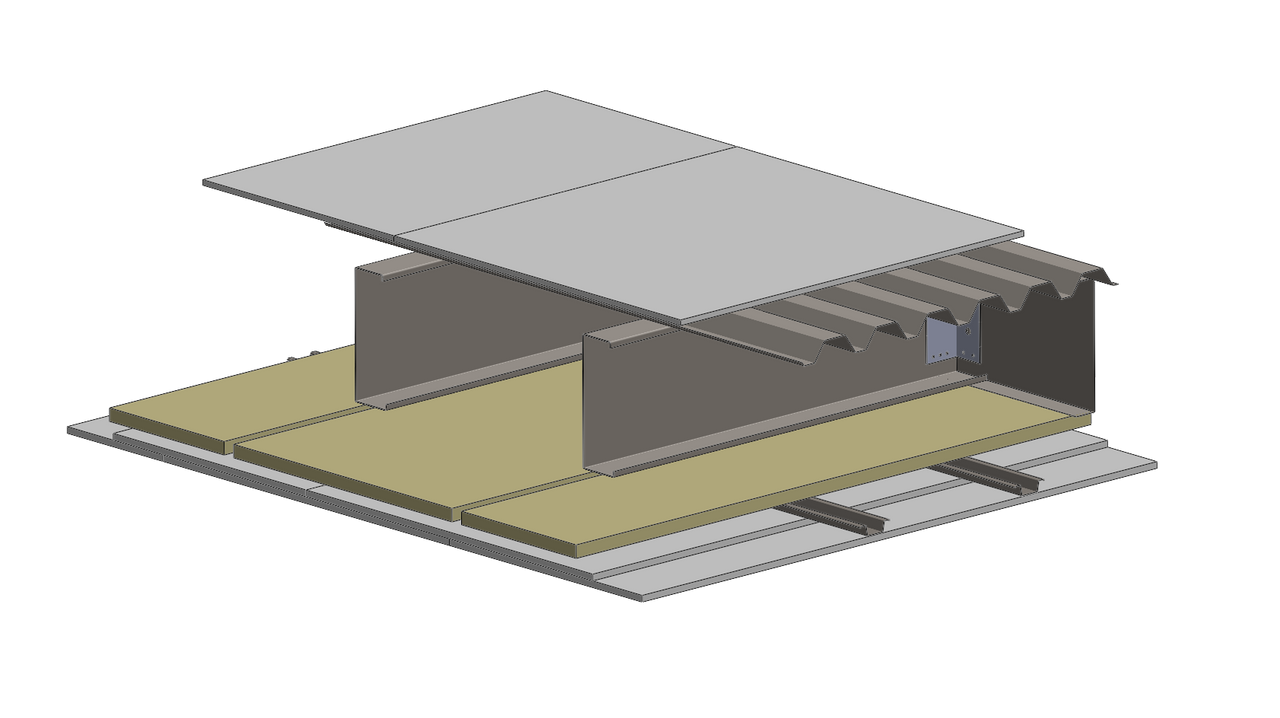

Etagedæk med TZ 45 og gulvgips

TES etagedæk med TZ 45 trapezplade og gulvgipsplade

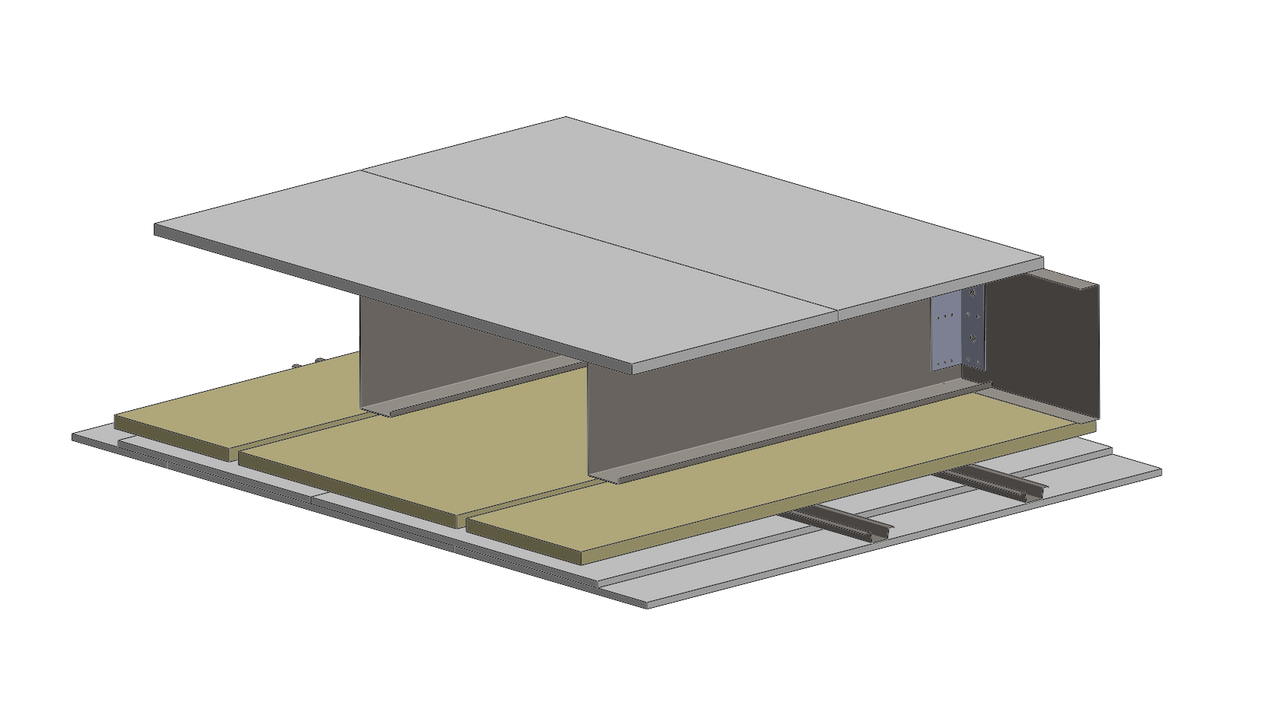

Etagedæk med Floor Board

TES etagedæk med 25 mm Knauf GF Floor Board

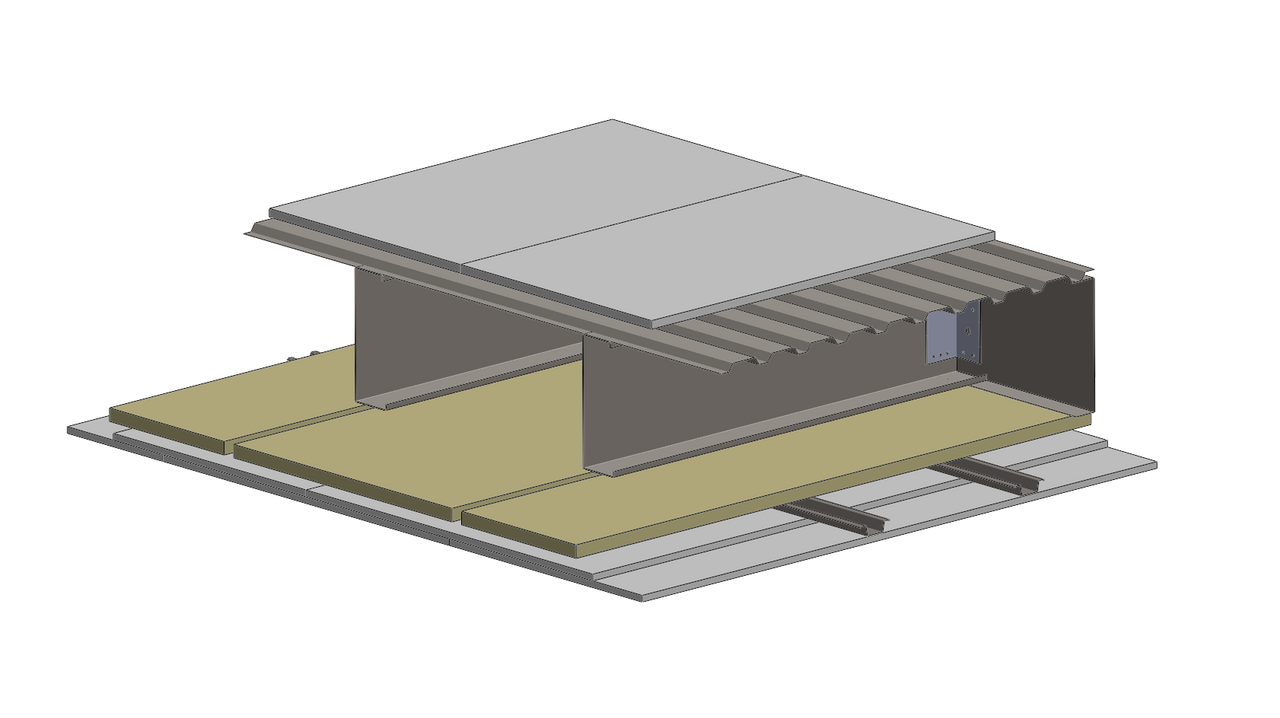

Etagedæk med 19 mm Floor Board

TES etagedæk med 25 mm Knauf GF Floor Board

Etagedæk med krydsfinér

Etagedæk med 18 mm krydsfinér

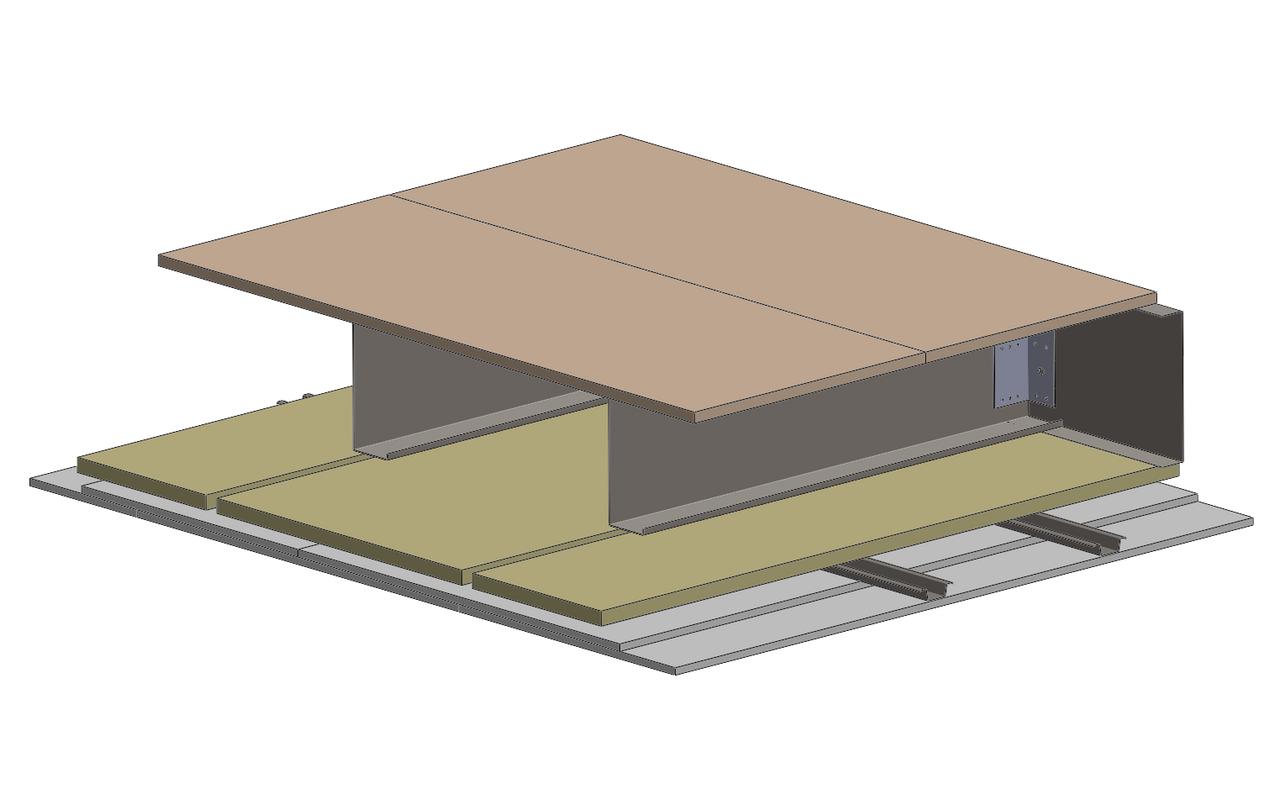

Etagedæk med gulvspånplade

TES etagedæk med 22 mm gulvspånplade

Spændviddetabel lette etagedæk

Spændviddetabellen angiver de maksimale spændvidder ved overholdelse af styrke-, udbøjnings- og komfortkrav i forskellige bygningskategorier.

Etagedæk Gulvopbygning løsninger

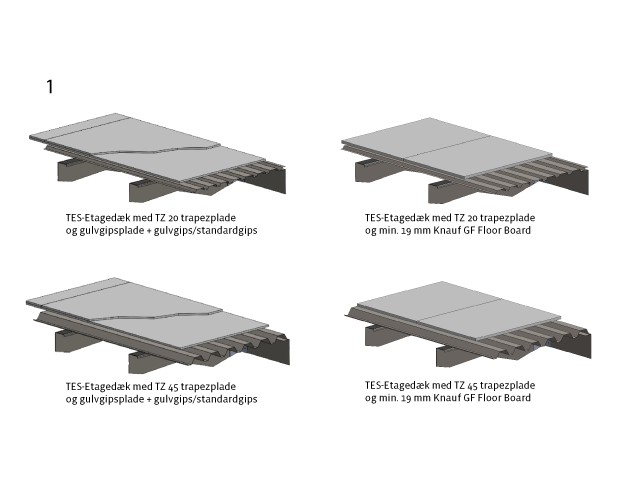

Løsning 1 - Trapezplader + gips
Beskrivelse	Lag	Type	Producent
Gulvgips
Standard	2 lag	Standard Classic 3 Board (inderst)	Knauf
		Gulvgips Step Board (yderst)	Knauf
Alternativ 1	2 lag	GF 28 Floor Board	Knauf
Alternativ 2	2 lag	Gulvgips GG 13	Knauf
Alternativ 3	2 lag	Standard GN 13 (inderst)	Gyproc
		Gulvgips GG 13 (yderst)	Gyproc
Alternativ 4	2 lag	Gulvgips GKB Scan TE	Siniat
Alternativ 5	1 lag	GF 19 Floor Board	Knauf
Inderkonstruktion
Bærende C-profiler	-	C-profiler	Triplan
Loft stålsystem	-	Lydbøjler + S25/85 eller AP 25	Triplan
Loftgips
Standard	2 lag	Brandgips GKF Scan 15 mm	Siniat
Alternativ 1	2 lag	Brandgips GFE 15 Protect F	Gyproc
Alternativ 2	2 lag	Brandgips GFE 15 Protect F Klima	Gyproc

*Spænd max. 900 mm. Lægges på tværs af C-profiler. Overlæg sidevis 2. bølger.
Overlæg endevis min. 100 mm. Samlinger skal placeres over et C-profil og skal være forskudt fra række til række.

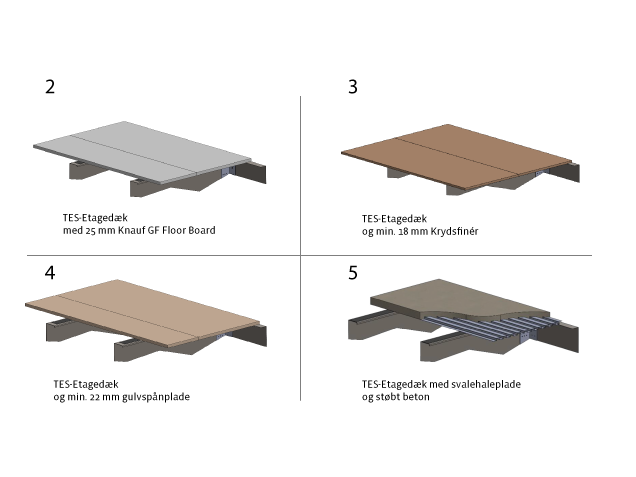

Løsning 2 - GF Floor Board
Beskrivelse	Lag	Type	Producent
Gulvgips
Standard	1 lag	GF 25 Floor Board	Knauf
Alternativ 1	1 lag	GF 28 Floor Board	Knauf
Alternativ 2	1 lag	GF 38 Floor Board	Knauf
Inderkonstruktion
Bærende C-profiler	-	C-profiler	Triplan
Loft stålsystem	-	Lydbøjler + S25/85 eller AP 25	Triplan
Loftgips
Standard	2 lag	Brandgips GKF Scan 15 mm	Siniat
Alternativ 1	2 lag	Brandgips GFE 15 Protect F	Gyproc
Alternativ 2	2 lag	Brandgips GFE 15 Protect F Klima	Gyproc

*Floor Board har et max spænd på 600 mm

Løsning 3 - Krydsfinér
Beskrivelse	Lag	Type	Producent
Gulvgips
Standard	1 lag	18 mm krydsfinér*	-
Inderkonstruktion
Bærende C-profiler	-	C-profiler	Triplan
Loft stålsystem	-	Lydbøjler + S25/85 eller AP 25	Triplan
Loftgips
Standard	2 lag	Brandgips GKF Scan 15 mm	Siniat
Alternativ 1	2 lag	Brandgips GFE 15 Protect F	Gyproc
Alternativ 2	2 lag	Brandgips GFE 15 Protect F Klima	Gyproc

*Krydsfinér har et max spænd på 600 mm. Skrues direkte til C-profiler pr. max 600 mm

Løsning 4 - Gulvspån
Beskrivelse	Lag	Type	Producent
Gulvgips
Standard	1 lag	22 mm gulvspånplade*	-
Inderkonstruktion
Bærende C-profiler	-	C-profiler	Triplan
Loft stålsystem	-	Lydbøjler + S25/85 eller AP 25	Triplan
Loftgips
Standard	2 lag	Brandgips GKF Scan 15 mm	Siniat
Alternativ 1	2 lag	Brandgips GFE 15 Protect F	Gyproc
Alternativ 2	2 lag	Brandgips GFE 15 Protect F Klima	Gyproc

*Gulvspån har et max spænd på 600 mm. Skrues direkte til C-profiler pr. max 600 mm

Løsning 5 - Svalehaleplader
Beskrivelse	Lag	Type	Producent
Gulvgips
Standard	1 lag	Svalehaleplade* (støbt gulv)	-
Inderkonstruktion
Bærende C-profiler	-	C-profiler	Triplan
Loft stålsystem	-	Lydbøjler + S25/85 eller AP 25	Triplan
Loftgips
Standard	2 lag	Brandgips GKF Scan 15 mm	Siniat
Alternativ 1	2 lag	Brandgips GFE 15 Protect F	Gyproc
Alternativ 2	2 lag	Brandgips GFE 15 Protect F Klima	Gyproc
